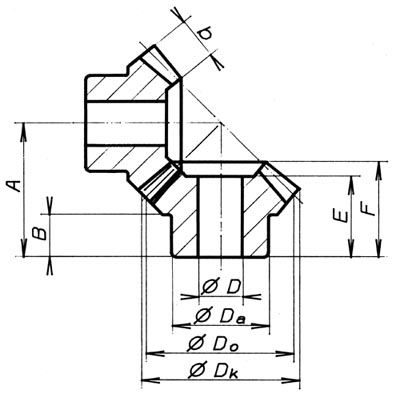

Kegelräder, geradeverzahnt,
Übersetzung 1:1
Werkstoff Polyacetal, gespritzt
Eingriffswinkel 20°
Farbe Weiß
Alle Maße in mm |
|
| | | | | m | Z | øDk | øDo | øDa | øD | B | E | F | A | b | Artikel-Nr. | Netto-Preis pro Paar | | 0,5 | 16 | 8,7 | 8,0 | 7,0 | 3,0 | 6,0 | 8,0 | 8,0 | 10,5 | 2,0 | KH 05 16 16 | 0,46 | | 1,0 | 16 | 17,6 | 16,0 | 12,0 | 5,0 | 8,0 | 13,6 | 13,6 | 18,4 | 4,7 | KH 10 16 16 | 0,63 | | 1,0 | 30 | 31,4 | 30,0 | 15,0 | 6,0 | 7,4 | 12,9 | 15,3 | 24,8 | 7,4 | KH 10 30 30 | 2,92 | | 1,5 | 16 | 26,4 | 24,0 | 18,5 | 8,0 | 10,0 | 16,2 | 18,4 | 25,8 | 7,0 | KH 15 16 16 | 2,51 | | 2,0 | 16 | 34,9 | 32,0 | 21,9 | 10,0 | 9,6 | 18,3 | 21,2 | 30,4 | 10,0 | KH 20 16 16 | 2,76 | | 2,5 | 16 | 43,5 | 40,0 | 25,2 | 12,0 | 11,5 | 22,9 | 25,5 | 37,0 | 12,3 | KH 25 16 16 | 4,11 | | 3,0 | 16 | 52,3 | 48,0 | 28,8 | 14,0 | 13,2 | 25,8 | 29,2 | 43,0 | 13,8 | KH 30 16 16 | 4,81 | | 3,5 | 16 | 61,4 | 56,0 | 33,3 | 18,0 | 14,4 | 28,1 | 33,1 | 49,5 | 15,8 | KH 35 16 16 | 7,83 |
|
|
 |
 |
